Home Produkte TTP 30 TTP 40 TTP 50 TTP 70 TTP 90 TTP 100 TTP 145 UP 30 UP 40 SP 70 S 40 Kontakt Anreise Impressum S 40-Schlitten
Die Führung ist variabel von 300mm bis max. 1500mm
Der S 40-Schlitten wird zur Beförderung von Gegenständen in einer vorgesehenen Führung genutzt . Je nach Länge und Gewicht erfolgt die Befestigung durch M6-Senkbohrungen. Der Schlitten wird durch zwei in der Mitte liegenden M8-Gewindebohrungen auf die Palette bzw. den zu befördernden Gegenstand befestigt.

S-Schlitten
Typ:S 40
Artikel-Nr. S40....

Artikel-Nr. Einbaulänge
in mm		 Belastung
in kg*
S40.030 300 230
S40.035 ... 230
S40.150 1500 230
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.
Produktdownloads
 · Datenblatt
 · Produktvideo
Video des S40-Schlittens

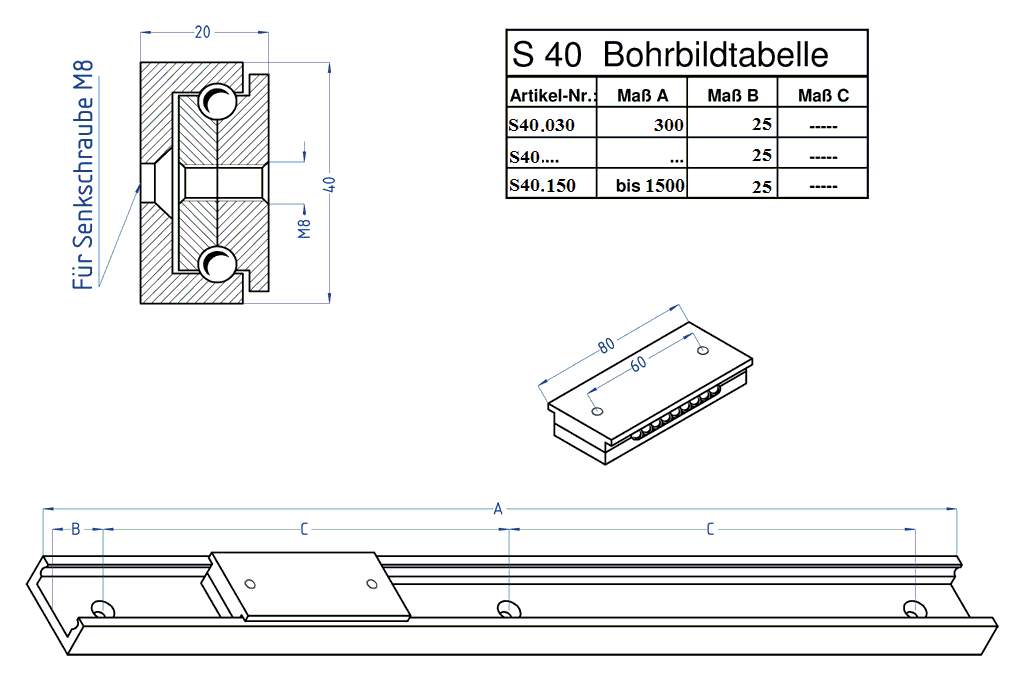

 · Bohrbild inkl. Tabelle
Bohrbild
