Home Produkte TTP 30 TTP 40 TTP 50 TTP 70 TTP 90 TTP 100 TTP 145 UP 30 UP 40 SP 70 S 40 Kontakt Anreise Impressum TTP 40-Vollauszug

Der TTP 40-Vollauszug bietet hohe Belastbarkeit bei geringem Platzbedarf. Die Befestigung erfolgt je nach Länge durch 4 bzw. 6 in der Mitte liegenden M6-Gewindebohrungen.

Auszuglänge = Einbaulänge
Gesamtlänge = Einbaulänge + Auszuglänge
TTP-Vollauszug
Typ: TTP 40
Artikel-Nr. TTP40....

Artikel-Nr. Einbaulänge
in mm		 Belastung
in kg*
TTP40.030 300 240
TTP40.035 350 260
TTP40.040 400 280
TTP40.045 450 300
TTP40.050 500 310
TTP40.055 550 330
TTP40.060 600 340
TTP40.065 650 340
TTP40.070 700 330
TTP40.075 750 325
TTP40.080 800 320
TTP40.085 850 315
TTP40.090 900 310
TTP40.095 950 305
TTP40.100 1000 300
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.
 · Datenblatt

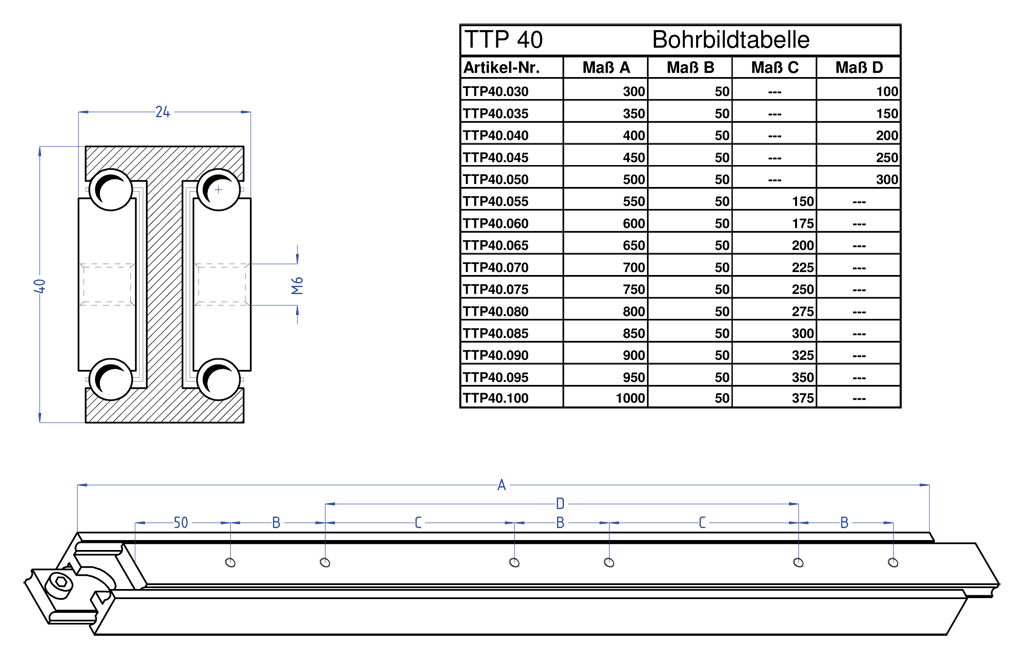

 · Bohrbild inkl. Tabelle
Bohrbild
 · Video Vollauszug-Variante
Video Vollauszug
 · Video Über-Überauszug-Variante
Video Über-Überauszug
 · Video Vor- und Rücklauf mit Durchlaufsperre
Video Über-Überauszug
