Der TTP 30-Vollauszug bietet hohe Belastbarkeit bei geringem Platzbedarf. Die Befestigung erfolgt je nach Länge durch 4 bzw. 6 in der Mitte liegenden M5-Gewindebohrungen.

Auszuglänge = Einbaulänge
Gesamtlänge = Einbaulänge + Auszuglänge
TTP-Vollauszug
Typ: TTP 30
Artikel-Nr. TTP30....

Artikel-Nr. Einbaulänge
in mm		 Belastung
in kg*
TTP30.030 300 120
TTP30.035 350 120
TTP30.040 400 125
TTP30.045 450 130
TTP30.050 500 135
TTP30.055 550 140
TTP30.060 600 140
TTP30.065 650 135
TTP30.070 700 130
TTP30.075 750 125
TTP30.080 800 120
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.
Produktdownloads
 · Datenblatt

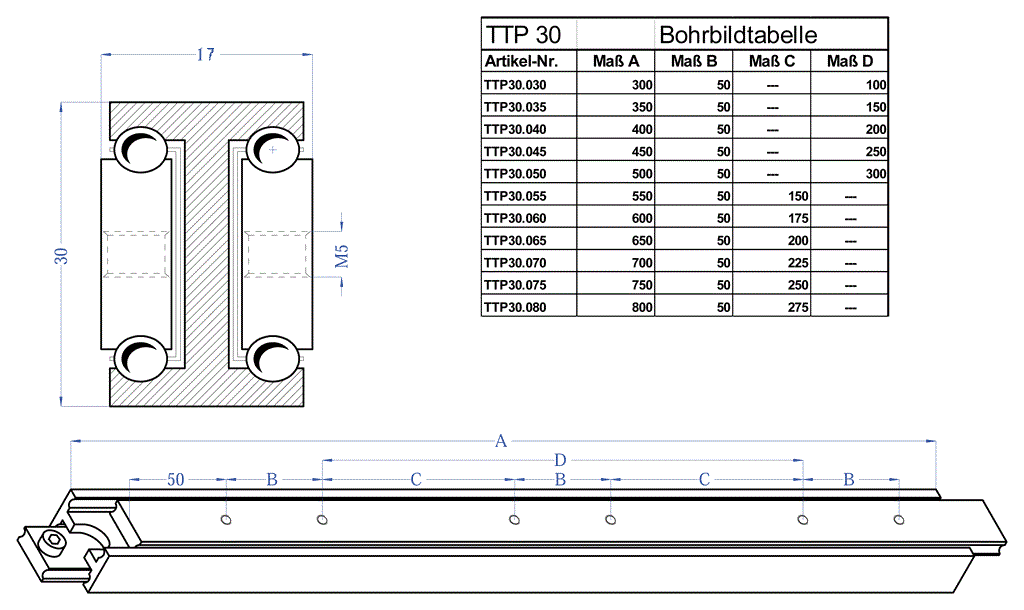

 · Bohrbild inkl. Tabelle
Bohrbild
 · Video Vollauszug-Variante
Video Vollauszug
 · Video Über-Überauszug-Variante
Video Über-Überauszug
 · Video Vor- und Rücklauf mit Durchlaufsperre
Video Über-Überauszug
