Der UP 30-Teilauszug bietet eine hohe Belastbarkeit. Je nach Länge erfolgt die Befestigung durch zwei bzw. drei Senkschrauben M6, die sich in der Mitte des U-Profils befinden. Die Innenschiene wird durch vier bzw. sechs M6-Gewindebohrungen befestigt.
Auszuglänge = halbe Einbaulänge
Gesamtlänge = Einbaulänge + Auszuglänge
UP-Teilauszug
Typ: UP 30
Artikel-Nr. UP30....

Artikel-Nr. Einbaulänge
in mm		 Belastung
in kg*
UP30.025 250 145
UP30.030 300 140
UP30.035 350 135
UP30.040 400 130
UP30.045 450 120
UP30.050 500 115
UP30.055 550 110
UP30.060 600 105
UP30.065 650 100
UP30.070 700 95
UP30.075 750 90
UP30.080 800 85
UP30.085 850 80
UP30.090 900 75
UP30.095 950 70
UP30.100 1000 60
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.
Produktdownloads
 · Datenblatt

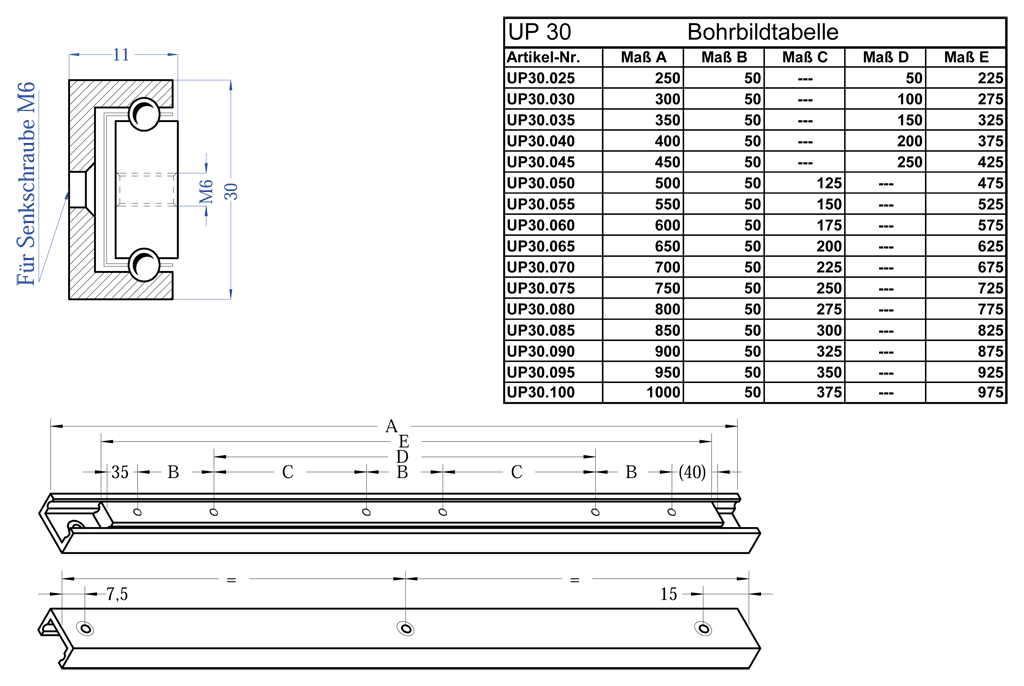

 · Bohrbild inkl. Tabelle
Bohrbild
 · Video UP-Schiene Teilauszug
Video Teilauszug
