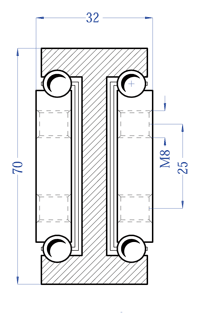

TTP 70-Vollauszug

Der TTP 70-Vollauszug bietet sehr hohe Belastbarkeit. Die Befestigung erfolgt je nach Länge durch 8 bzw. 12 M8-Gewindebohrungen.

Auszuglänge = Einbaulänge
Gesamtlänge = Einbaulänge + Auszuglänge
TTP-Vollauszug
Typ: TTP 70
Artikel-Nr. TTP70....

Artikel-Nr.	Einbaulänge in mm	Belastung in kg*
TTP70.040	400	400
TTP70.045	450	410
TTP70.050	500	420
TTP70.055	550	430
TTP70.060	600	440
TTP70.065	650	450
TTP70.070	700	500
TTP70.075	750	550
TTP70.080	800	560
TTP70.085	850	580
TTP70.090	900	600
TTP70.095	950	620
TTP70.100	1000	650
TTP70.105	1050	660
TTP70.110	1100	660
TTP70.115	1150	650
TTP70.120	1200	640
TTP70.125	1250	620
TTP70.130	1300	600
TTP70.135	1350	580
TTP70.140	1400	560
TTP70.145	1450	540
TTP70.150	1500	520
TTP70.155	1550	500
TTP70.160	1600	480
TTP70.165	1650	460
TTP70.170	1700	440
TTP70.175	1750	420
TTP70.180	1800	400
TTP70.185	1850	380
TTP70.190	1900	360
TTP70.195	1950	340
TTP70.200	2000	320
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.

Produktdownloads
· Datenblatt

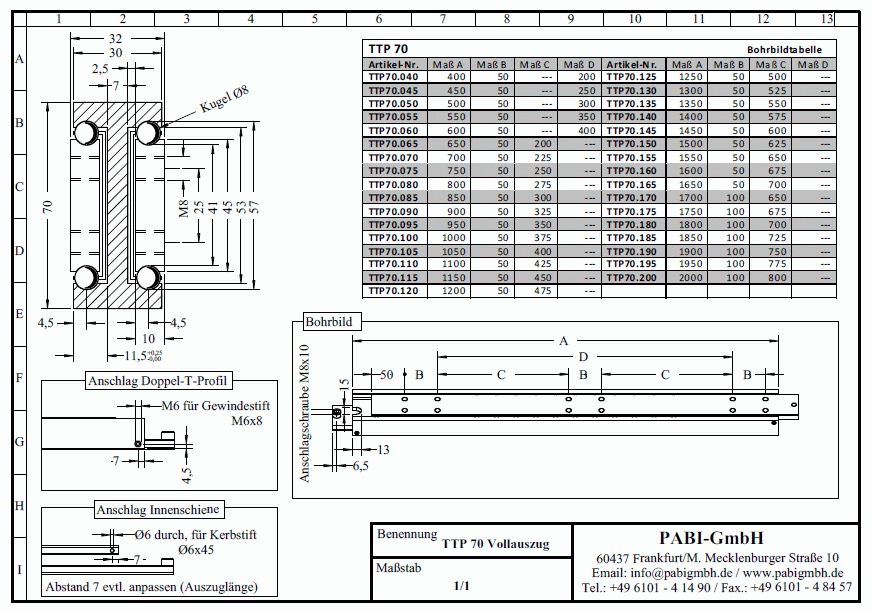

· Bohrbild inkl. Tabelle

· Video Vollauszug-Variante

· Video Über-Überauszug-Variante

· Video Vor- und Rücklauf mit Durchlaufsperre
