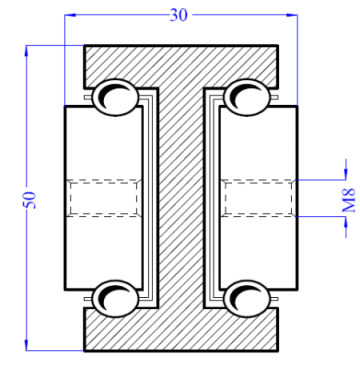

TTP 50-Vollauszug

Der TTP 50-Vollauszug bietet hohe Belastbarkeit bei geringem Platzbedarf. Die Befestigung erfolgt jenach Länge durch 4 bzw. 6 in der Mitte liegenden M8-Gewindebohrungen.

Auszuglänge = Einbaulänge
Gesamtlänge = Einbaulänge + Auszuglänge
TTP-Vollauszug
Typ: TTP 50
Artikel-Nr. TTP50....

Artikel-Nr. Einbaulänge
in mm
Belastung
in kg*
TTP50.030 300 300
TTP50.035 350 310
TTP50.040 400 320
TTP50.045 450 330
TTP50.050 500 350
TTP50.055 550 380
TTP50.060 600 400
TTP50.065 650 395
TTP50.070 700 390
TTP50.075 750 385
TTP50.080 800 380
TTP50.085 850 375
TTP50.090 900 370
TTP50.095 950 365
TTP50.100 1000 360
TTP50.105 1050 355
TTP50.110 1100 350
TTP50.115 1150 345
TTP50.120 1200 340
TTP50.125 1250 335
TTP50.130 1300 330
TTP50.135 1350 325
TTP50.140 1400 320
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.
Produktdownloads
 · Datenblatt

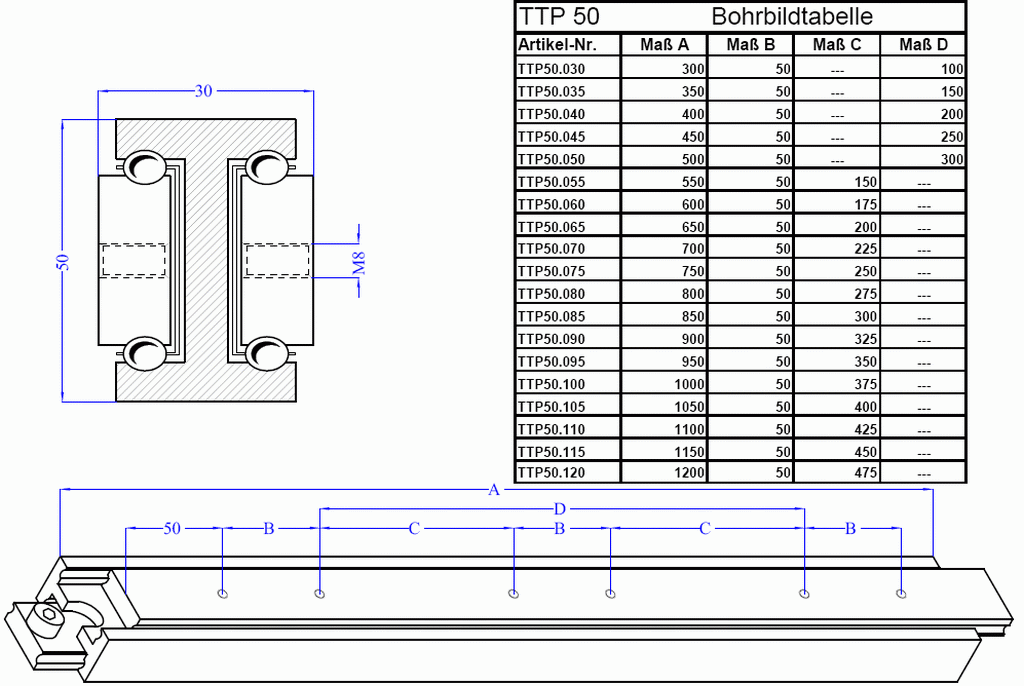

 · Bohrbild inkl. Tabelle
Bohrbild

 · Video Vollauszug-Variante
Video Vollauszug

 · Video Über-Überauszug-Variante
Video Über-Überauszug

 · Video Vor- und Rücklauf mit Durchlaufsperre
Video Über-Überauszug
