Home Produkte TTP 30 TTP 40 TTP 50 TTP 70 TTP 90 TTP 100 TTP 145 UP 30 UP 40 SP 70 S 40 Kontakt Anreise Impressum TTP 145-Vollauszug

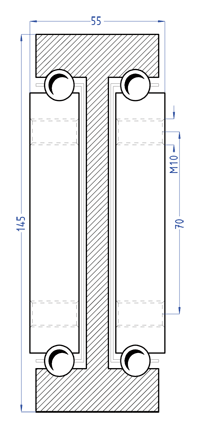

Der TTP 145-Vollauszug bietet sehr hohe Belastbarkeit. Die Befestigung erfolgt durch 12 Gewindebohrungen M10.

Auszuglänge = Einbaulänge
Gesamtlänge = Einbaulänge + Auszuglänge
TTP-Vollauszug
Typ: TTP 145
Artikel-Nr. TTP145....

Artikel-Nr. Einbaulänge
in mm		 Belastung
in kg*
TTP145.080 800 2200
TTP145.085 850 2300
TTP145.090 900 2400
TTP145.095 950 2500
TTP145.100 1000 2550
TTP145.105 1050 2500
TTP145.110 1100 2450
TTP145.115 1150 2400
TTP145.120 1200 2500
TTP145.125 1250 2600
TTP145.130 1300 2700
TTP145.135 1350 2700
TTP145.140 1400 2600
TTP145.145 1450 2550
TTP145.150 1500 2500
TTP145.155 1550 2450
TTP145.160 1600 2400
TTP145.165 1650 2350
TTP145.170 1700 2300
TTP145.175 1750 2250
TTP145.180 1800 2200
TTP145.185 1850 2150
TTP145.190 1900 2100
TTP145.195 1950 2050
TTP145.200 2000 2000
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.
Produktdownloads
 · Datenblatt

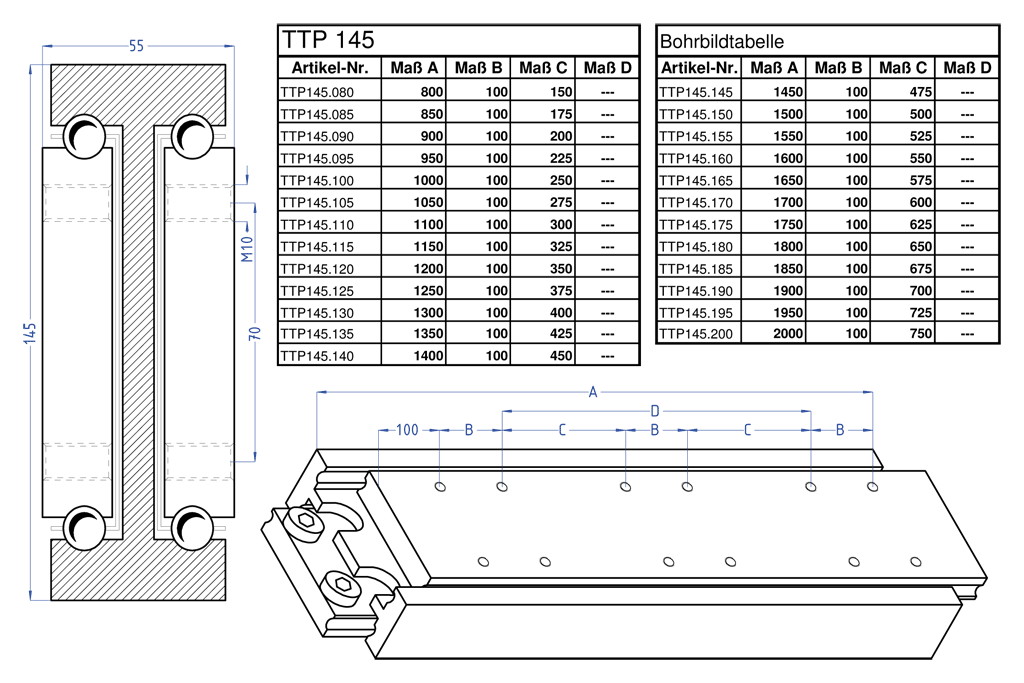

 · Bohrbild inkl. Tabelle
Bohrbild
 · Video Vollauszug-Variante
Video Vollauszug
 · Video Über-Überauszug-Variante
Video Über-Überauszug
 · Video Vor- und Rücklauf mit Durchlaufsperre
Video Über-Überauszug
