Home Produkte TTP 30 TTP 40 TTP 50 TTP 70 TTP 90 TTP 100 TTP 145 UP 30 UP 40 SP 70 S 40 Kontakt Anreise Impressum SP 70-Vollauszug

Der SP 70-Vollauszug bietet hohe Belastbarkeit bei geringem Platzbedarf. Je nach Länge erfolgt die Befestigung durch vier bzw. sechs M6-Gewindebohrungen, die sich in der Mitte befinden.

Auszuglänge = Einbaulänge
Gesamtlänge = Einbaulänge + Auszuglänge
SP-Vollauszug
Typ: SP 70
Artikel-Nr. SP70....

Artikel-Nr. Einbaulänge
in mm		 Belastung
in kg*
SP70.030 300 275
SP70.035 350 270
SP70.040 400 265
SP70.045 450 260
SP70.050 500 255
SP70.055 550 240
SP70.060 600 235
SP70.065 650 230
SP70.070 700 225
SP70.075 750 220
SP70.080 800 210
SP70.085 850 195
SP70.090 900 185
SP70.095 950 170
SP70.100 1000 160
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.
Produktdownloads
 · Datenblatt

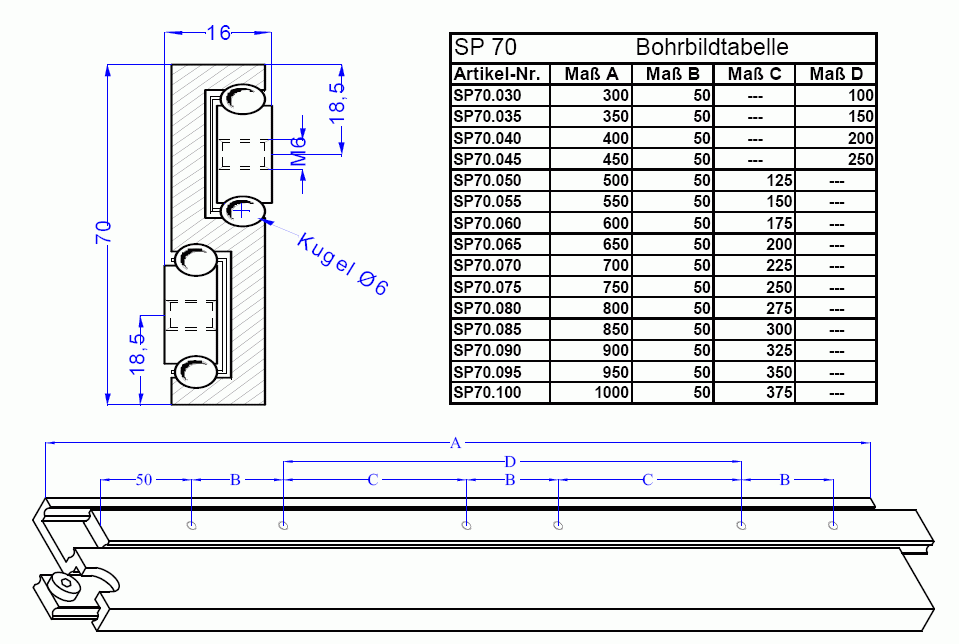

 · Bohrbild inkl. Tabelle
Bohrbild
 · Video SP-Schiene Vollauszug
Video Vollauszug
