Home Produkte TTP 30 TTP 40 TTP 50 TTP 70 TTP 90 TTP 100 TTP 145 UP 30 UP 40 SP 70 S 40 Kontakt Anreise Impressum UP 40-Teilauszug

Der UP 40-Teilauszug bietet eine sehr hohe Belastbarkeit. Je nach Länge erfolgt die Befestigung durch zwei bzw. drei Senkschrauben M6, die sich in der Mitte des U-Profils befinden. Die Innenschiene wird durch vier bzw. sechs M6-Gewindebohrungen befestigt.
Auszuglänge = halbe Einbaulänge
Gesamtlänge = Einbaulänge + Auszuglänge
UP-Teilauszug
Typ: UP 40
Artikel-Nr. UP40....

Artikel-Nr. Einbaulänge
in mm		 Belastung
in kg*
UP40.030 300 225
UP40.035 350 220
UP40.040 400 215
UP40.045 450 210
UP40.050 500 200
UP40.055 550 190
UP40.060 600 190
UP40.065 650 185
UP40.070 700 180
UP40.075 750 175
UP40.080 800 175
UP40.085 850 170
UP40.090 900 170
UP40.100 1000 155
UP40.105 1050 150
UP40.110 1100 145
UP40.115 1150 140
UP40.120 1200 140
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.
Produktdownloads
 · Datenblatt

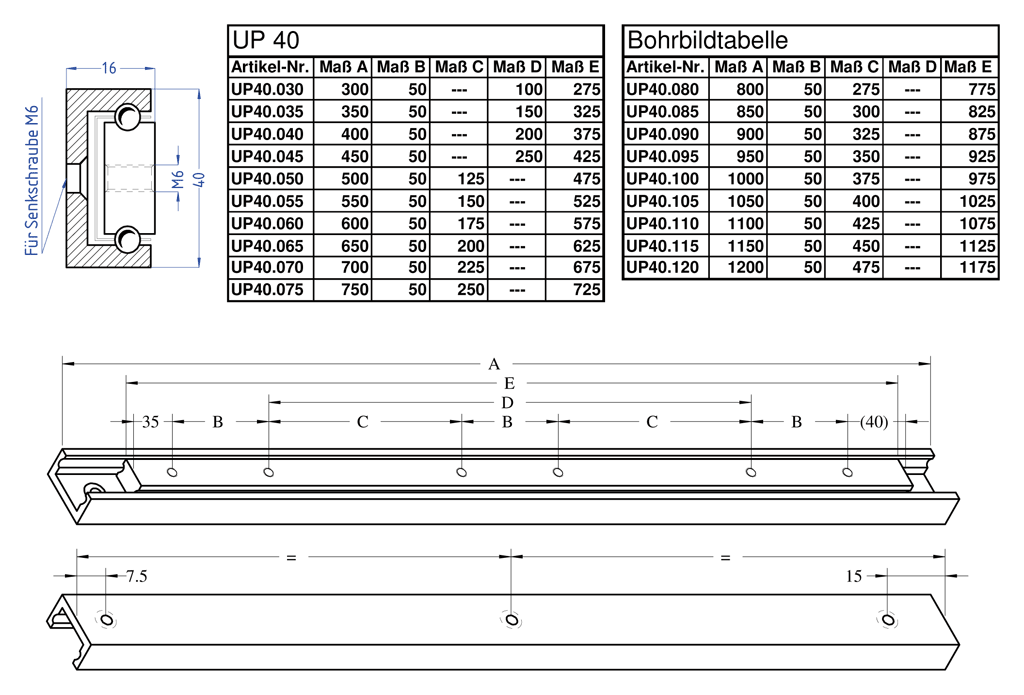

 · Bohrbild inkl. Tabelle
Bohrbild
 · Video UP-Schiene Teilauszug
Video Teilauszug
