TTP 90-Vollauszug

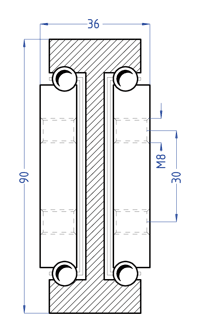

Der TTP 90-Vollauszug bietet sehr hohe Belastbarkeit. Die Befestigung erfolgt durch 12 Gewindebohrungen M8.

Auszuglänge = Einbaulänge
Gesamtlänge = Einbaulänge + Auszuglänge
TTP-Vollauszug
Typ: TTP 90
Artikel-Nr. TTP90....

Artikel-Nr.	Einbaulänge in mm	Belastung in kg*
TTP90.060	600	700
TTP90.065	650	720
TTP90.070	700	740
TTP90.075	750	760
TTP90.080	800	780
TTP90.085	850	800
TTP90.090	900	820
TTP90.095	950	830
TTP90.100	1000	840
TTP90.105	1050	850
TTP90.110	1100	840
TTP90.115	1150	830
TTP90.120	1200	820
TTP90.125	1250	810
TTP90.130	1300	800
TTP90.135	1350	790
TTP90.140	1400	780
TTP90.145	1450	760
TTP90.150	1500	740
TTP90.155	1550	720
TTP90.160	1600	700
TTP90.165	1650	680
TTP90.170	1700	660
TTP90.175	1750	640
TTP90.180	1800	620
TTP90.185	1850	600
TTP90.190	1900	580
TTP90.195	1950	560
TTP90.200	2000	550
* Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.

Produktdownloads
· Datenblatt

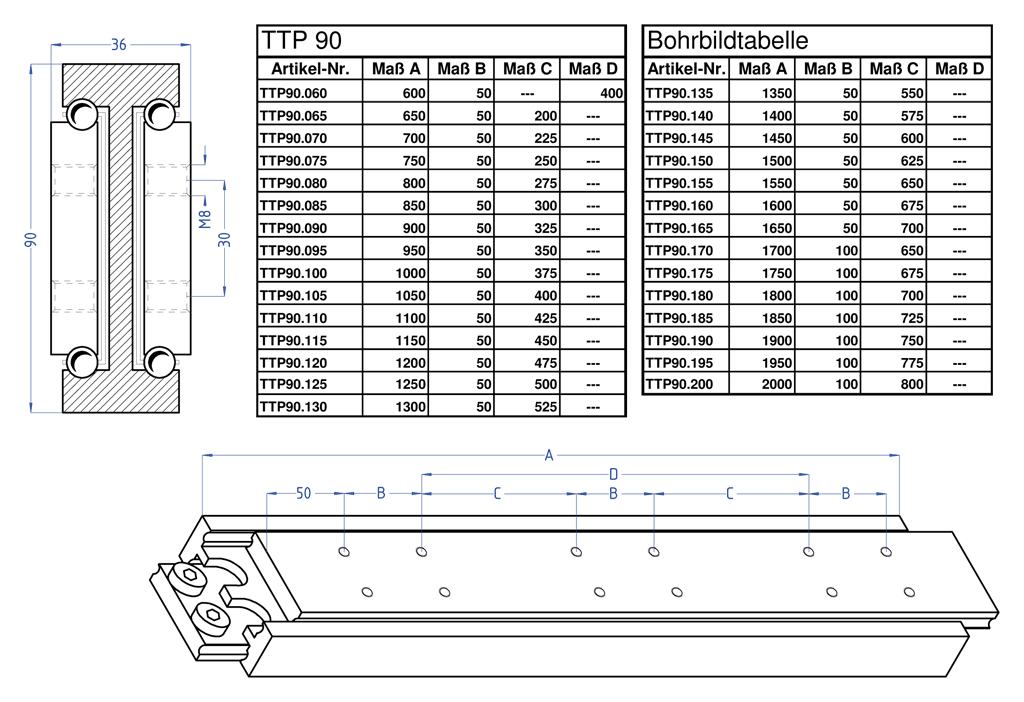

· Bohrbild inkl. Tabelle

· Video Vollauszug-Variante

· Video Über-Überauszug-Variante

· Video Vor- und Rücklauf mit Durchlaufsperre
